Tunnel Liner
Solución económica, flexible y rápida para construir sistemas de drenaje en zonas urbanas sin impacto superficial.
¿Qué es el Tunnel Liner?
El Tunnel Liner es un sistema destinado a la construcción de túneles en zonas urbanas, eliminando el impacto de zanjas en intervenciones de tránsito en la superficie que generan los sistemas tradicionales.
Constituye una solución económica, flexible y rápida para construir sistemas de drenaje de aguas lluvias y aguas servidas. Se construye un pozo vertical utilizando láminas de acero corrugado, alcanzando profundidades hasta de diez metros en promedio para no interferir con otros servicios subterráneos.
Proceso de Construcción
Construcción del Pozo Vertical
Se construye un pozo vertical utilizando láminas de acero corrugado hasta una profundidad de 10 metros promedio.
Excavación e Instalación
Se realiza la excavación disponiendo de una primera lámina como protección, utilizando secciones fáciles de trasladar.
Completado de Anillos
Se van completando secciones de anillo progresivamente. Una vez completados dos anillos, se procede al sellado.
Sellado e Inyección
Se realiza el sellado en los bordes de sobre excavación y se inyecta mortero para rellenar el espacio entre la tubería y el tunnel liner.
Revestimiento Final
Una vez terminado el tunnel liner, se puede revestir en concreto para su uso final y mayor durabilidad.
Aplicaciones
Drenaje de Aguas Lluvias
Sistemas de recolección y evacuación de aguas pluviales
Aguas Servidas
Colectores de alcantarillado sanitario
Zonas Urbanas
Construcción en áreas de alto tráfico vehicular
Túneles de Servicios
Galerías para múltiples servicios públicos
Cruces Subterráneos
Paso bajo infraestructuras existentes
Rehabilitación
Refuerzo de túneles existentes
Videos Demostrativos

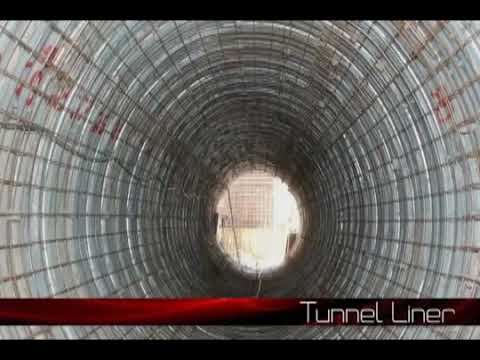

Tunnel Liner - Construcción de Túneles
Proceso completo de construcción con sistema Tunnel Liner
Instalación de Láminas de Acero
Técnica de instalación por secciones de anillos
Ventajas del Tunnel Liner
Mínimo Impacto
Elimina el impacto de zanjas en la superficie urbana.
Construcción Rápida
Proceso de instalación ágil y eficiente.
Flexibilidad
Adaptable a diferentes condiciones del terreno.
Económico
Solución costo-efectiva comparada con métodos tradicionales.
Fácil Transporte
Secciones ligeras que puede manejar una persona.
Durabilidad
Estructura robusta con posibilidad de revestimiento en concreto.
