Topos / Pilotaje
Martillos neumáticos cilíndricos para instalación de ductos de 1/2" hasta 4" en longitudes hasta 20 metros.
¿Qué son los Topos?
Los topos son martillos neumáticos cilíndricos que compactan el suelo al desplazarlo radialmente, lo que permite dejar una cavidad circular a lo largo de la trayectoria en la cual se instala posteriormente el tubo requerido.
Este método puede ser empleado en suelos compactables como arcillas, limos, arenas o mezclas. Los suelos ideales son las arcillas y limos de densidad media con resistencia a la compresión inconfinada entre 1,0 y 2,5 Kg/cm².
Proceso de Pilotaje
Construcción de Cajas
Se construye una caja de lanzamiento en el punto de inicio y una caja de recibo en el punto de llegada.
Lanzamiento del Topo
El martillo neumático cilíndrico se lanza desde la caja de inicio, compactando el suelo radialmente.
Formación de Cavidad
El topo crea una cavidad circular a lo largo de su trayectoria al desplazar el suelo hacia los lados.
Instalación del Ducto
Una vez completada la perforación, se instala el tubo o ducto requerido en la cavidad creada.
Cajas de Control (Opcional)
Para líneas de distribución tipo anillo se ubican cajas de control que permiten lograr grandes longitudes.
Tipos de Suelo Ideales
Arcillas
Suelo ideal de densidad media para compactación
Limos
Excelente para el desplazamiento radial del suelo
Arenas
Suelos arenosos compactables
Mezclas
Combinaciones de diferentes tipos de suelo
Densidad Media
Resistencia 1.0 - 2.5 Kg/cm² ideal
Suelos Compactables
Terrenos que permiten desplazamiento radial
Aplicaciones
Distribución de Gas
Líneas de distribución tipo anillo para gas natural
Fibra Óptica
Instalación de ductos para telecomunicaciones
Redes Eléctricas
Ductos para cables de energía eléctrica
Servicios Domiciliarios
Conexiones de servicios a viviendas
Cruces Cortos
Instalaciones de corta distancia con alta precisión
Redes de Distribución
Sistemas de distribución urbana
Videos Demostrativos

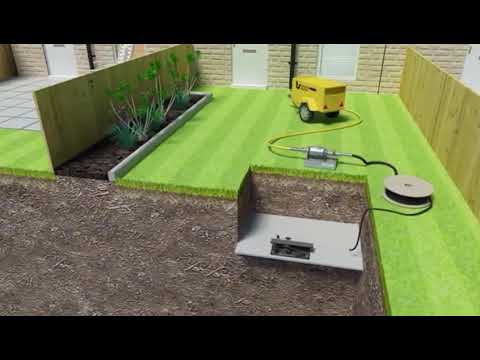

Topos - Martillos Neumáticos
Demostración del funcionamiento de martillos neumáticos topos
Pilotaje - Instalación de Ductos
Proceso de instalación de ductos con sistema de topos
Ventajas de los Topos
Alta Precisión
Instalaciones precisas para cruces cortos y conexiones exactas.
Rapidez
Proceso rápido de instalación sin excavación superficial.
Versatilidad
Adaptable a diferentes tipos de suelo compactable.
Compactación Radial
Desplaza el suelo radialmente sin removerlo.
Cajas de Control
Permite grandes longitudes con sistemas de control.
Líneas Tipo Anillo
Ideal para redes de distribución circulares.
